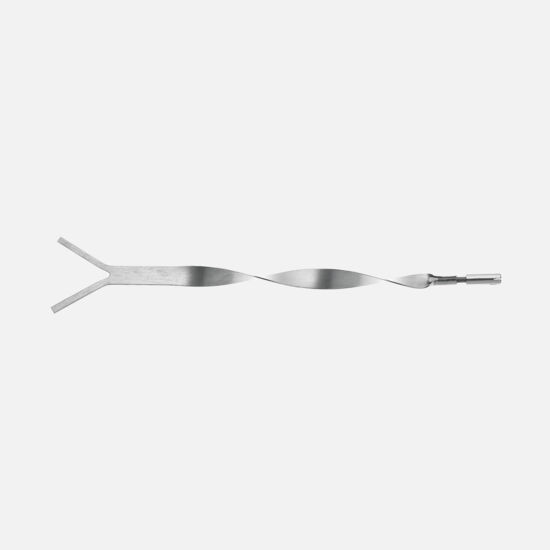

Spiral-Anker SB
Der Spiral-Anker SB für Zweischalenmauerwerk dient der Verankerung in Beton, min. C20/25 (Gewinde M6 und Metalldübel). Durch die spiralförmige Verwindung sind allseitige, unterschiedliche Deformationen der beiden Schalen möglich. Die Knickstabilität bleibt dabei in allen Richtungen gleich gross.
Détails techniques
Caractéristiques fondamentales
Qualité de matériau
Edelstahl
N° de matériau
1.4404
Assortiment
Article | Format L × l × H | Poids | Distance des coques | zul. Last |
| Ancrage hélicoidale SB 14 avec filetage et cheville à chass | 140 × 15 × 1.5 mm | 0,04 kg/pce | 50-80 mm | 1.0 kN |
| Ancrage hélicoidale SB 17 avec filetage et cheville à chasse | 170 × 15 × 2 mm | 0,1 kg/pce | 80-110 mm | 1.2 kN |
| Ancrage hélicoidale SB 20 avec filetage et cheville à chasse | 200 × 15 × 2 mm | 0,06 kg/pce | 110-140 mm | 1.2 kN |
| Ancrage hélicoidale SB 23 avec filetage et cheville à chasse | 230 × 15 × 2.5 mm | 0,1 kg/pce | 140-170 mm | 1.2 kN |
| Ancrage hélicoidale SB 26 mit Gewinde inkl.Dübel | 260 × 15 × 2.5 mm | 0,09 kg/pce | 170-200 mm | 1.0 kN |
| Ancrage hélicoidale SB 29 mit Gewinde inkl.Dübel | 290 × 15 × 2.5 mm | 0,1 kg/pce | 200-230 mm | 0.8 kN |
| Spirale SB 32 avec filetage et cheville à chasse | 320 × 15 × 2.5 mm | 0,2 kg/pce | 230-260 mm | 0.8 kN |
| ZZ-Ancrages Spirale SB 35 (Filletage M6 et tampon acier) | 350 × 15 × 2.5 mm | 0,1 kg/pce | 260-290 mm | 0.6 kN |
